星云5V300A/5V450A/5V600A
电芯能量回馈充放电测试系统
星云 5V300A/5V450A/5V600A 电芯能量回馈充放电测试系统是一款由计算机控制的能量回馈式电源测试系统。主要用于高功率高能量二次电池（动力电池、储能电池等）电性能测试，如：电池循环寿命试验，容量测试，直流内阻测试，充放电特性测试，深度放电试验，电池一致性测试，倍率充放电测试等，可实现充放电数据监测一体化。
应用范围
-
动力电池 -
储能电池
产品亮点
高速电流响应
电流响应：≤4ms
深度电压放电
放电电压低至：1V
高倍率电池测试
并机电流：4800A
完善的充放电保护
降低电池生产事故发生率
高速电流响应≤4ms
电流响应时间：0A到300A＜3.2ms

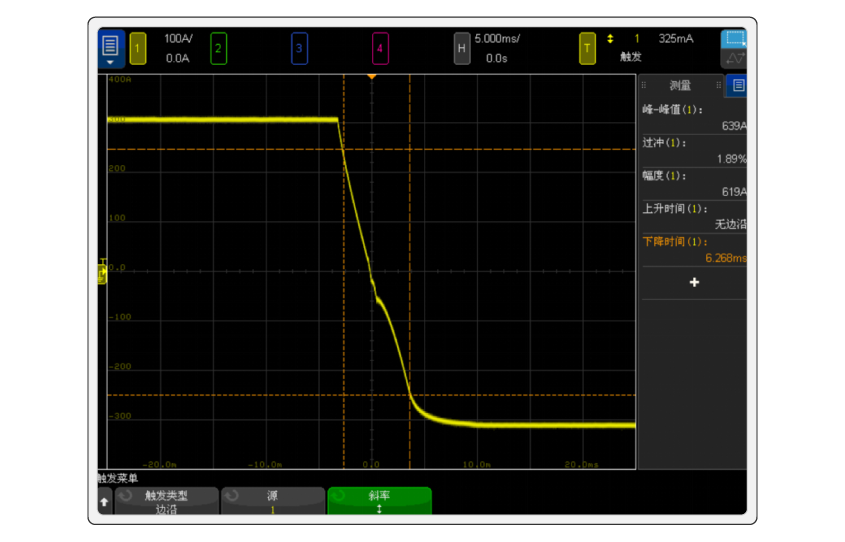

切换时间：充电300A-放电300A＜6.2ms
切换时间：充电300A-放电300A＜6.2ms
-

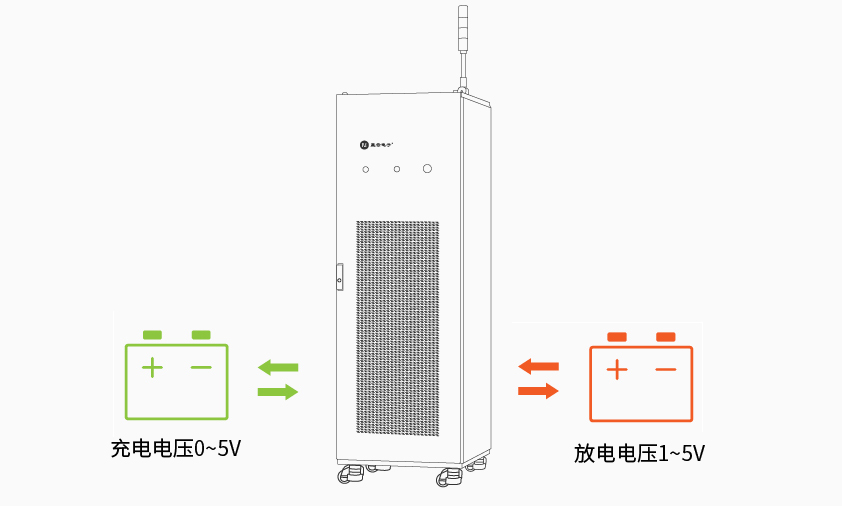

放电电压低至1V模拟电池深度放电情况，研究性能变化规律，确保电池在各种不同应用场景中都能可靠运行 -

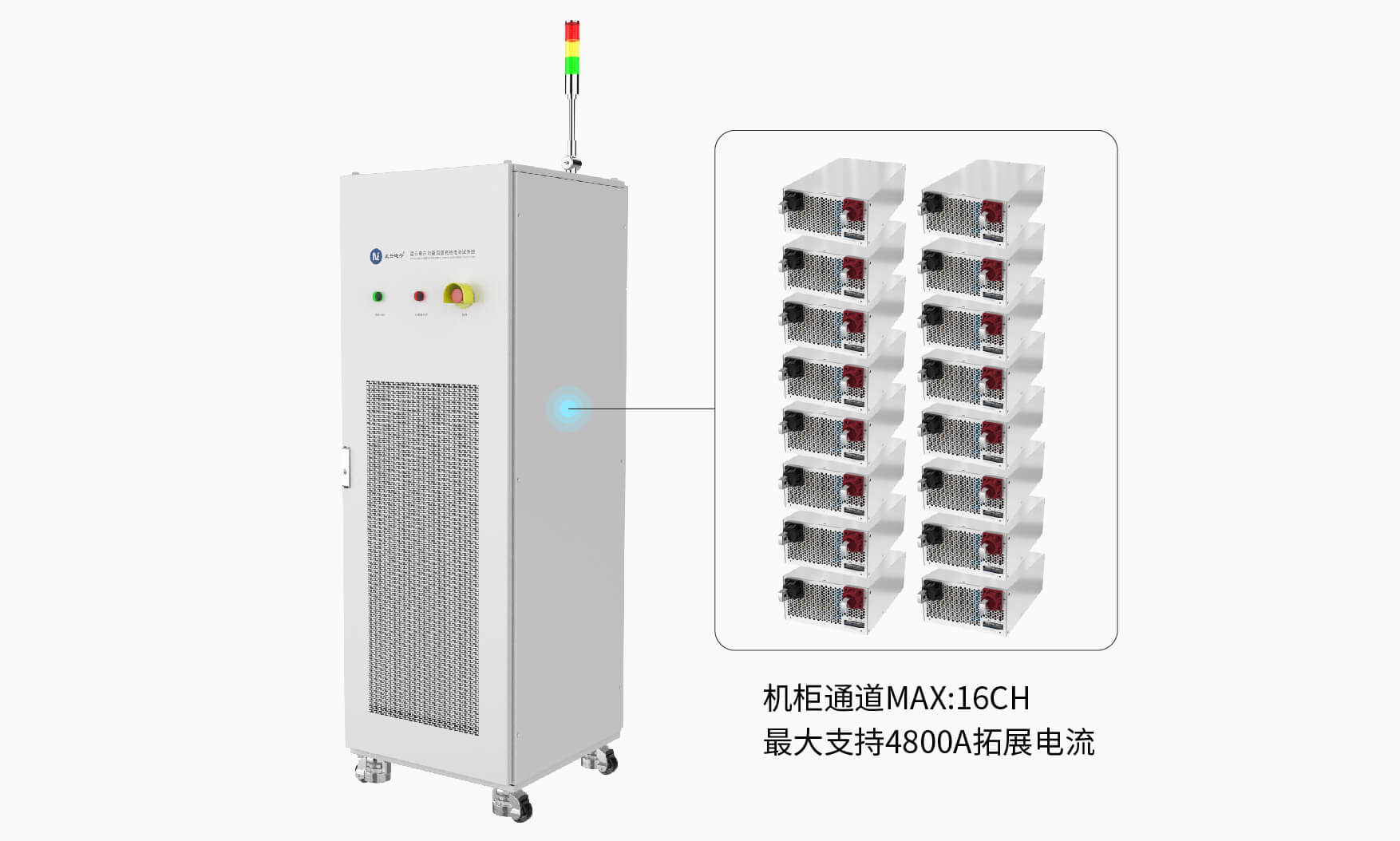

并机电流4800A实现4800A拓展电流，深入探索超高倍率电池测试，领略其令人惊叹的性能与无限潜力 -
全局保护运行无忧✔ 电压/电流/上下限/电网过/欠压/容量上下限保护
✔ 过频/过功率保护
✔ 设备断电续接保护
✔ 通道异常捕获保护
✔ ... ... -

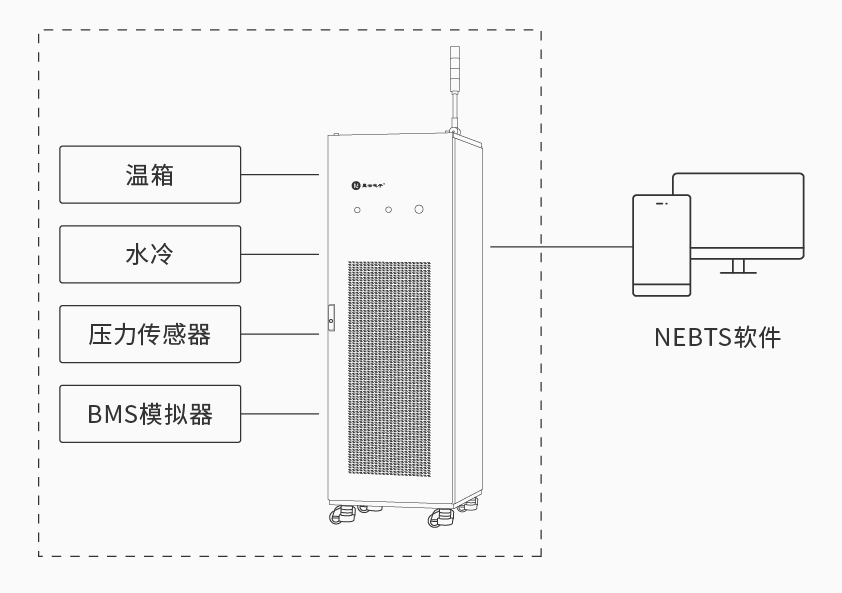

高性能中位机
全脱机运行12小时✔ 系统架构中加入高性能中位机，实现设备端边缘计算能力，从而降低通讯回路延迟、提升设备端运算控制实时性和设备稳定性
✔ 搭载NEBTS软件，实现多种复杂运算，最高可全脱机稳定运行12小时，上位机恢复时自动接续 -

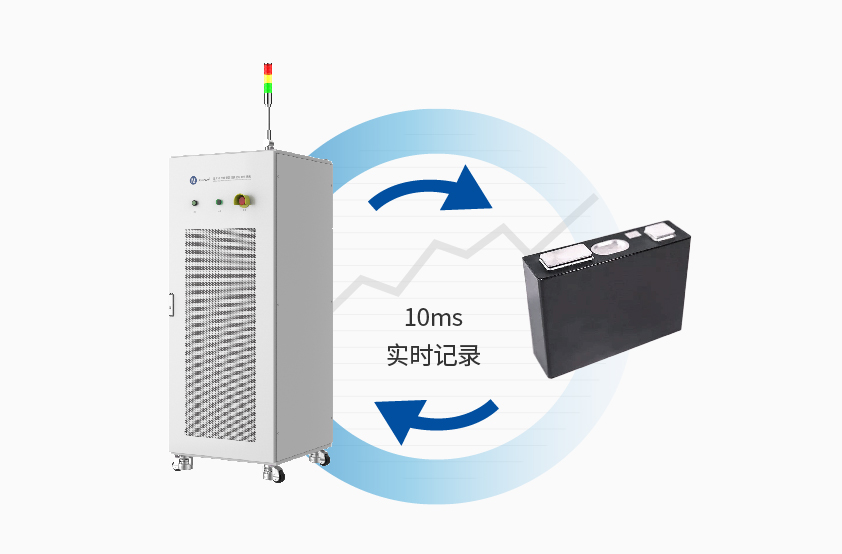

10ms实时记录
捕捉瞬间变化快速感知电池的瞬间波动，精准记录关键数据，防止遗漏重要信息。
-

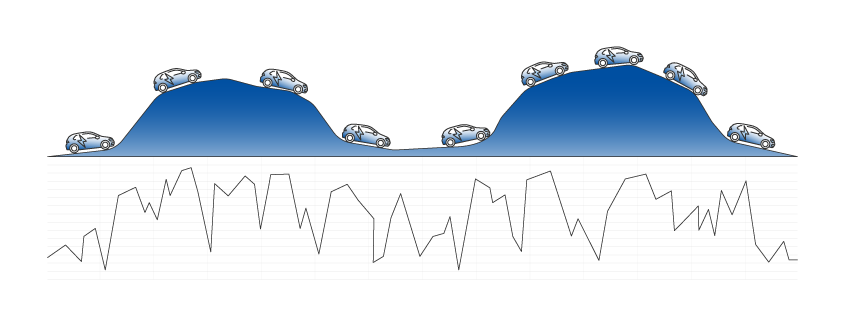

支持20ms路谱路谱数据精度＜0.05%F.S.
还原路况实时动态，满足各种实时动态测试
基础参数
-
产品型号BAT-NED-05300LX-V004
BAT-NED-05450LX-V004
BAT-NED-05600LX-V004 -
输入电压380VAC±15% ,频率50Hz/60Hz ±3Hz
-
充电电压0~5V
-
放电电压1~5V
-
电压精度±0.02%F.S.
-
电流精度±0.03%F.S.
-
充放电模式CC/CV/DC/DV/CP/DCIR/DR/脉冲/激活
-
温度采集支持多路温度采集 范围：-40-120℃；-40-200℃
-
最小记录间隔10ms
-
电流响应时间4ms
-
电流切换时间8ms
-
工况路谱20ms
