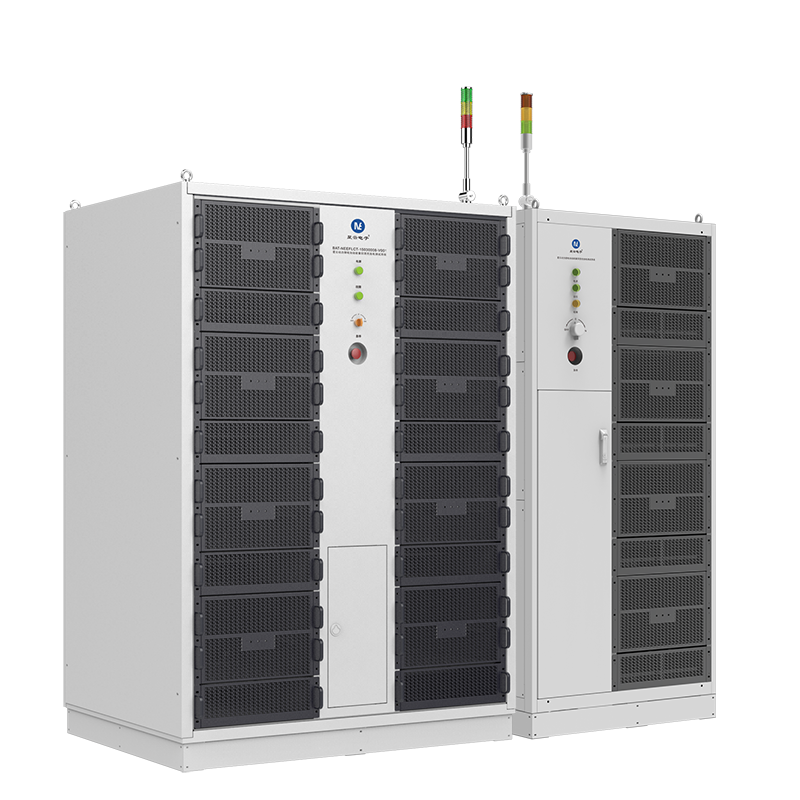

星云150V300A/400A
动力电池模组充放电测试系统
一款性能稳定、测试精度超高、拥有极速响应速度的锂电池充放电测试系统，设计有4CH和8CH版本，可满足高端乘用车电池供应商、大功率电动叉车/卡车电池供应商、储能电池厂商等客户群体的测试需求。
应用场景
-
新能源汽车 -
电动叉车 -
电动卡车 -
储能电池 -
研发机构
权威认证 实力见证
高效省电
单向充放电效率高达90%
高效省电为用户降本增效
高效省电为用户降本增效
万分之一超高精度
电流精度：0.01%F.S.
电压精度：0.01%F.S.
电压精度：0.01%F.S.
1ms电流响应
1ms快速电流响应
适合各种高速动态测试
适合各种高速动态测试
24小时脱机运行
高性能中机位
支持脱机运行24小时
支持脱机运行24小时

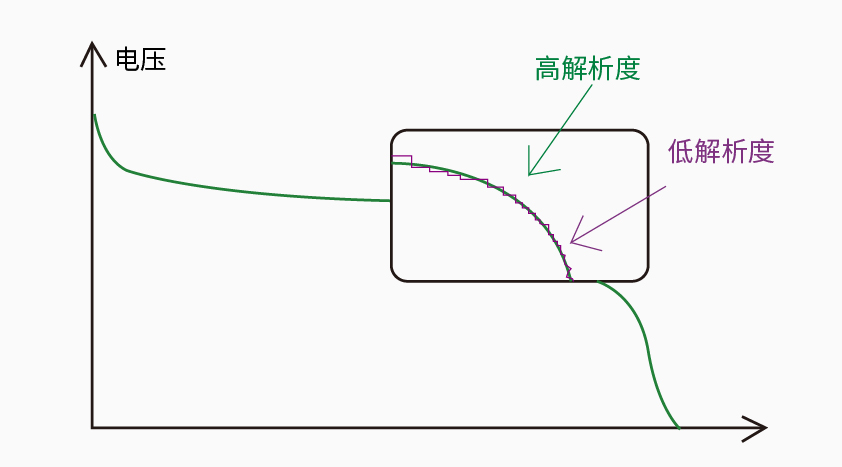

运用十二相交错并联技术
确保0.01%F.S.高精度测试
确保0.01%F.S.高精度测试
系统运用了十二相交错并联技术，可有效地抑制电流输出纹波，降低了功率器件的耐受应力，保证了设备能长时间的稳定高精度输出。
✔ 电流精度：0.01%F.S. （15℃-35℃）
✔ 电流精度：0.01%F.S. （15℃-35℃）
✔ 电流精度：0.01%F.S. （15℃-35℃）
✔ 电流精度：0.01%F.S. （15℃-35℃）
-

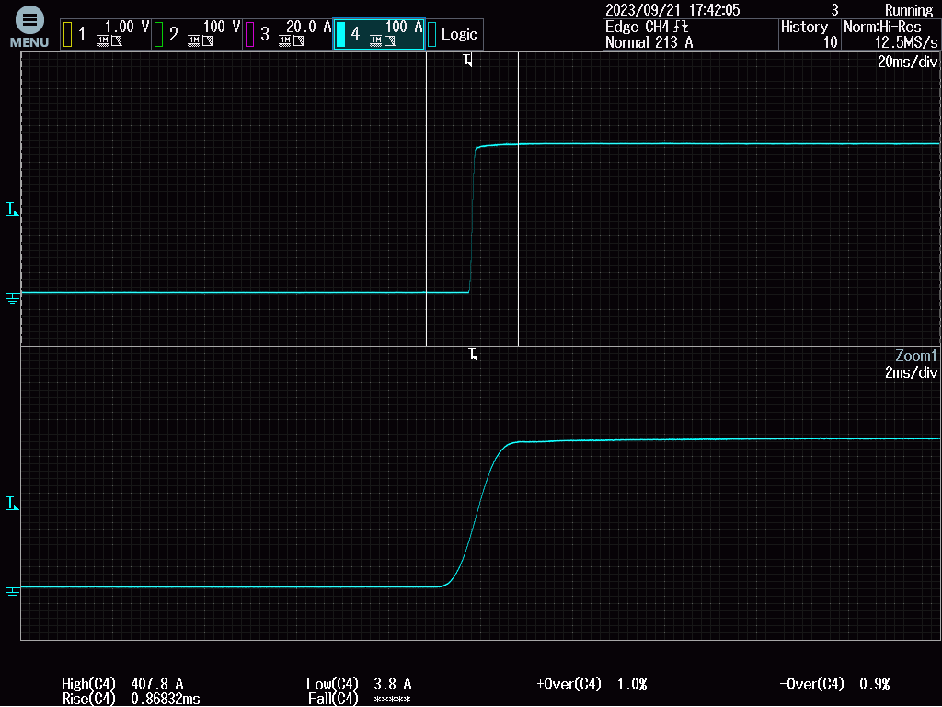

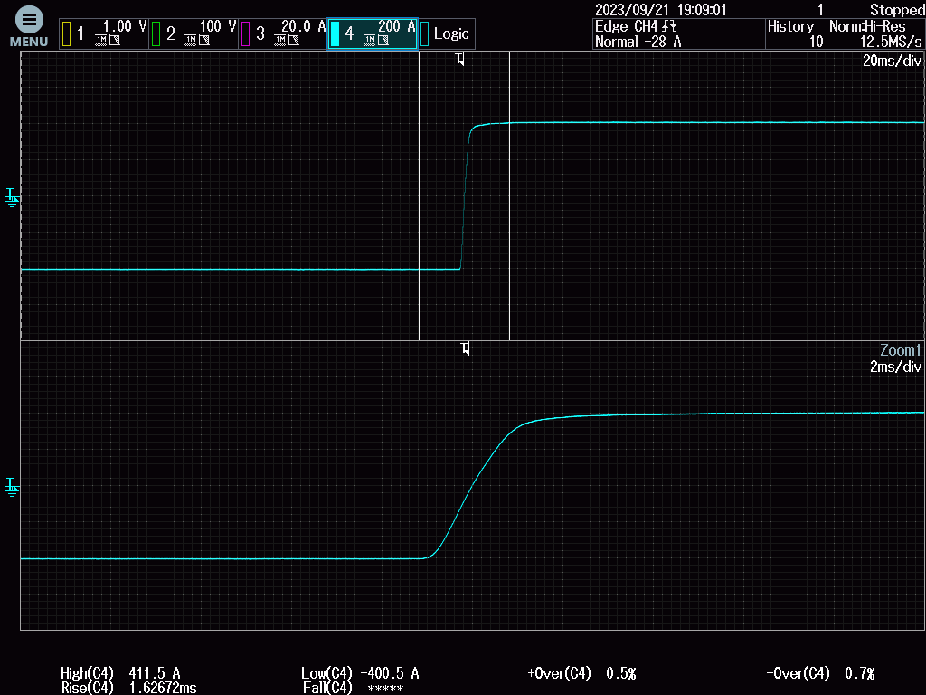

1ms快速电流响应
适合各种高速动态测试融合全高频化电源技术，依托全高频隔离式AC/DC与DC/DC，电流响应速度最快可达1ms。
✔ 电流响应时间 ≤1ms 10%~90%
✔ 电流切换时间 ≤2ms -90%~90% -

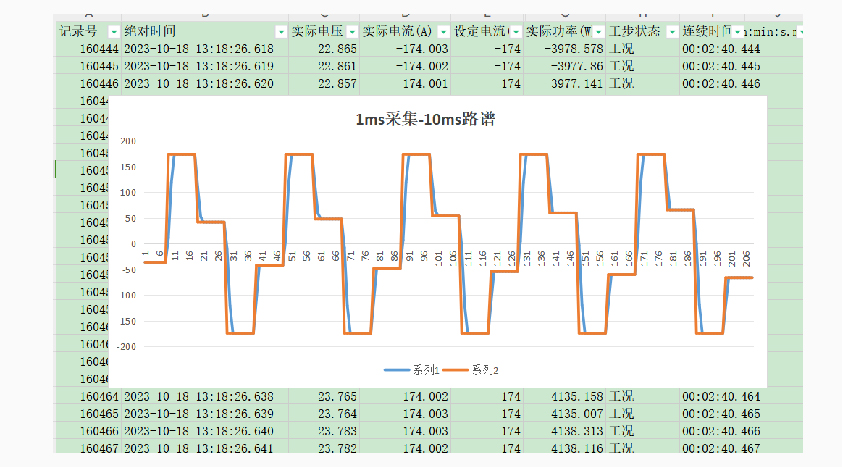

10ms路谱测试、1ms数据采样
精准捕捉电池参数变化瞬时信号可精确捕捉电池参数快速变化的瞬时信号，展现波形细节，更加全面地展示了电池性能的变化，从而得到更为可靠的测试结果。
✔ 1ms采集速率无时间限制
✔ 10ms电流路谱合格率100%
✔ 绝对值（设定值-实际值）＜0.05%F.S. -

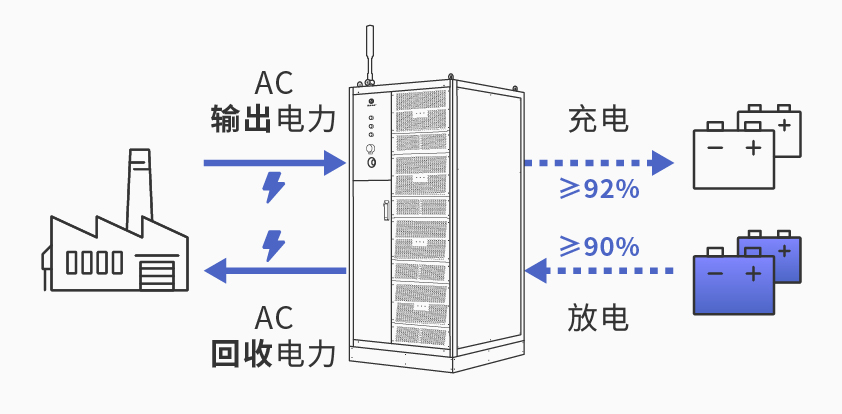

单向充放电效率高达90%
高效省电为用户降本增效设备内部综合效率高达90%，电网谐波小、输出精度高，长期运行使用，将为客户节省大量电费支付，起到降本增效的效果。
基础参数
-
产品型号BAT-NEEFLCT-150400S-V003
-
通道数4CH/8CH
-
能耗方式能量回馈式
-
IP等级IP21
-
电池侧电压5V~150V
-
电池侧电流±300A / ±400A
-
DC侧通道数每机柜通道数16CH（Max)
-
通道功率45kW(MAX)/40kW/30kW/20kW/10kW(可选配）
-
输入电压380VAC±15% ,频率50Hz/60Hz ±3Hz
-
整机输出功率80KW\75kW\60KW\45KW\30KW\15KW（可选配）
-
电压精度≤±0.01% F.S. (15-35℃）
-
通道数4CH/8CH
-
电压精度≤±0.01% F.S. (15-35℃）
-
电流精度≤±0.01% F.S. (15-35℃）
-
电流响应时间≤1ms 10%~90%
-
电流切换响应时间≤2ms -90%~90%
-
充放电转换效率≥90%
-
温度采集支持多路温度采集
范围：-40℃-120℃、-40-+200℃
